產品介紹

數字化輸配電線路在線監測系統，用于在線監測線路運行，故障情況及線路參數，是一套可分布監測、集中管理，即時通知型的智能化電力線路管理系統。在系統中,檢測終端分布掛裝在電力傳輸網絡上需要監測的位置(如:各分支處、各事故多發事段、電纜接頭上等)，可以實時監測線路運行情況，在線路出現短路故障、接地故障、段線、盜竊等情況下，監測中心在數十秒內報警顯示，并發信息給維護值班人員手機。可以顯示線路負荷電流、溫度變化情況?？梢宰悴怀鰬?hù)，全面掌握線路運行情況。并且可以根據用戶需要增加其他監測內容。

本系統的應用，極大的減輕了工作人員的勞動強度，縮短了停電時間，減少用電損失，提高供電可靠性，提高作業自動化、信息化水平；為電力線路的安全、經濟運行保駕護航。

產品主要功能

1． 在線監測線路短路故障、接地故障、過流、斷線、偷盜、節點溫度、負荷電流、缺相、停電、送電、線路帶電指示、配變監測、用戶分界故障終端、采集線路實時數據、覆冰監測、風速監測、開關兼容等。

2． 監測線路負荷電流，并在系統中心顯示電流變化的曲線。

3． 監測架空線路、電纜線路或節點的溫度。

4． 可以作為供電線路維護智能巡檢系統，監測維護人員是否按時對所轄線路巡檢。

5． 軟硬件具有雙向傳輸功能，因此可以在計算機終端隨時調傳查看現場最新數據。

6． 可以根據用戶需求，監測線路其他參數。

7、遙測(遙測信息)：遠程測量。采集并傳送運行參數，包括各種電氣量（線路上的電流、頻率、溫度等量值） 和負荷潮流等。

遙信(遙信信息)：遠程信號。當出現故障時，采集并傳當前狀態信息返回中心確認狀態?！?nbsp;

遙調(遙調信息)：遠程調節。接受并執行遙調命令，對遠程的控制量設備進行遠程調試。

系統技術特點

1． 采用最新研發的檢測技術，檢測故障的準確率高。

2． 架空配電線路采用零序電流方法、五次諧波方法等，大大提高單相接地故障檢測準確性。

3． 檢測終端采用太陽能供電，使用壽命長。

4． 檢測終端、中心軟件具有雙向通訊功能，可以在系統中心隨時訪問最新數據。

5． 可以用曲線顯示線路電流、溫度變化。

6． 可以記錄并指示出連續發生的故障。

7． 主站軟件采用圖像直接顯示線路運行情況，直觀明了，線路出現故障后采用聲音報警，及時轉發到相關的管理人員的手機上。

8． 轉發給手機的信息只有故障點前面一個檢測終端的信息，避免故障點前所有終端發信息，造成手機收到幾十條短信，不易辨認具體故障點。

9． 利用現有無線GSM/GPRS網絡，使用范圍廣，一個電力公司所有的輸電線路、配電線路、低壓線路的監控中心只需一個。

10. 主站軟件功能強大，具有多項管理功能，并可根據用戶需求不斷升級。

11. 近距離通信采用 無線通訊方式。

與傳統的故障指示器優勢對比

1． 無需巡線即可確定故障位置

監測系統的軟件可以用地圖形式顯示線路運行情況，一旦發生故障，在監控中心里通過地圖可以直觀明了的找到故障位置，無需出去巡線檢查，大大降低工作強度，提高工作效率。

2． 通過計算機防真，定制語音報警的域值，提高準確性

針對特定的線路用電力系統防真程序模擬發生故障后線路的運行情況，根據防真結果定制檢測器語音報警的域值，提高準確性。

3． 綜合利用電路的信息來確定故障位置，提高準確性

本產品利用GSM/GPRS網絡把線路各相的信息都采集過來，并對這些信息進行分析，然后得出故障位置。而傳統故障指示器只采集安裝位置的信息，沒有對整個線路進行分析。因此由監測系統來確定故障位置的準確性更高。

4． 檢測功能更多

傳統的故障指示器顯示形式單一，不能表示更多的信息；而監測系統不僅可以指出短路，接地故障，更可以反映過流、斷線、偷盜、節點溫度、負荷電流、缺相、停電、送電、線路帶電指示、采集線路實時數據、覆冰監測、風速監測、絕緣子監測、開關兼容等信息，用曲線在地圖線路上顯示出變化情況。

5． 軟件功能強大

所有報警信息多保存在數據庫里，方便日后查詢分析。軟件不斷升級，可以擴展兼容。

與同類產品的優勢對比

同類產品檢測短路、接地故障。我公司生產監測系統產品可檢測短路故障、接地故障、過流、斷線、偷盜、負荷電流、節點溫度、缺相、停電、送電、接地棒接地位置、線路帶電指示、采集線路實時數據、覆冰監測、風速監測、絕緣子監測、無線合相監測、開關兼容等。

一． 檢測準確性

以中國電力科學研究院為技術依托經過兩年的研發突破了單相接地檢測的難題，檢測準確性高。

二． 軟件功能

系統軟件強大，可以記錄顯示連續發生的故障，出現故障后，若干檢測終端向中心發送信息，但手機只接收故障處一條信息。

三． 系統兼容性

本系統與公司的的其他產品系統是兼容的，也可以和配網自動化軟件兼容，也就是說只要購買一套系統的主站軟件之后，以后無虛再購買其他的系統軟件就可以實現多套系統的功能。

四． 系統構成，安裝方便

監測系統有服務器，接收交換機和故障檢測終端三部分組成， 服務器和接收交換機安裝在管理人員辦公室，故障檢測終端安裝在線路上。

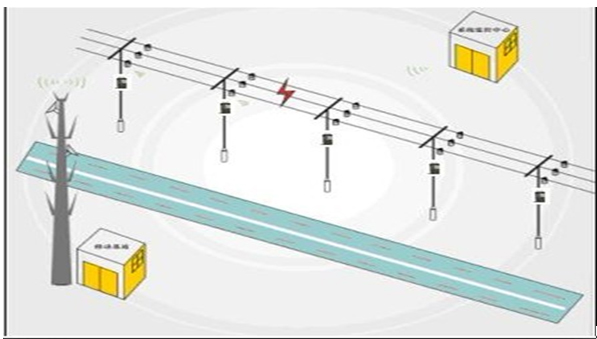

系統組成與工作流程

該系統有三部分組成，分別安裝在監控中心和電線桿，線路上

如圖所示：

（1） 監控中心的部分包括：

系統主站軟件和公控機一套，接收交換機一臺。監控中心可以安裝在市縣級供電局調度，變電所，線路專工辦公室等位置。

（2） 線路安裝的部分包括：

1. 線路故障監測器

可收發信號的線路故障監測終端，一組三只（分別安裝于A、B、C三相）線路上。每只監測器內置一個超低功耗CPU和無線射頻模塊進口（德州儀器（TI）公司）的Zigbee通訊方式。發出的故障數據，并將故障數據通過無限射頻傳送到故障信息采集終端。外觀如下圖。

2.故障信息采集終端

故障信息采集終端安裝于電桿上，一個采集終端可以接收其附近三個線路故障監測器（分別安裝于A、B、C三相）接收故障數據，并將故障數據分析處理后，通過GSM/GPRS網絡傳送到監控中心。

故障信息采集器主要由太陽能電池模板、無線接收模板 、工業GPRS模塊、CPU模板構成，外觀如下圖。

工作流程

1． 線路故障檢測終端檢測到線路故障后，通過無線傳輸模塊，將信息遠傳至室內主站接收交換機。每組監測器有一個編碼地址。

2． 交換機將信息通過串口發到系統中心，系統中心軟件上的線路模擬圖對應的檢測器圖標變色顯示故障。

3． 系統中心發出語音報警。

4． 設置一個或多個手機號碼，故障信息可以發到手機上。

5． 架空故障檢測器為三個一組，一個主機，兩個副機，主機包括故障檢測，短距離無線接收和GSM短信息發射/GPRS方式三部分；副機包括故障檢測，短距離無線發射兩部分組成。工作時，當副機的故障檢測部分在檢測到故障時，把該故障信息編碼通過短距離無線發射模塊發射給主機，主機接收到該信息后向監控中心接收交換機發送短消息；當主機的故障檢測部分在檢測到故障時，則主機直接發送故障信息給交換機。

檢測原理

一．配電架空線路

1．短路故障檢測

（1）（I）It≥300A      It為突變量電流啟動值

（2）△I≥0.5IO       △I為電流變化率，IO為短路前線路電流

（3）I＝O             I為線路故障后電流

（4）0．02S≤△T≤3S  △T為電流突變時間

二．接地故障檢測

檢測零序電流大于15A（可以設定）

1． 配電電纜線路

（1）短路故障檢測；   同架空線路

（2）接地故障檢測；檢測零序電流大于25A（可以設定）

監控中心

監控中心有軟件構成，主要通過收集，記錄，處理有檢測點回傳的數據，按照各類故障的不同處理流程，進行故障的事件記錄，數據發布，自動語音告警，日志編輯等工作。

● 可以在計算機上即時顯示當前的線路狀態

● 可在故障發生后按規定向管理人員手機發送故障描述信息

● 可隨時隨地查閱線路歷史數據

● 可輔助管理人員完成電網故障的判定，日志的編程等管理工作

● 可利用系統的信息聯絡能力，與任何人員進行手機短信息的溝通，包括通知，語音告警等內容

● 可以連接打印機進行數據打印

系統配置

系統配置功能的作用在于實現

1．檢測終端安裝位置與軟件系統的關聯配置

2．系統用戶的權限管理，與相關信息的配置

3．故障檢測終端的編碼與系統描述的配置

4．手機短信告警內容與管理員信息的配置

5．事故數據查閱操作信息的配置

6．通知信息顯示與否的控制

操作終端

管理人使用微機作為操作終端，隨機訪問監測中心，了解故障狀態，進行數據查詢，參與排查故障處理。對使用手機管理人員，也可以手機作為操作終端，實時接收的故障信息。本系統可以發揮作用的方便包括：

● 相間短路故障監測與定位

● 單相接地故障監測定位

● 監控線路與設備防盜（選配）

● 監控線路斷線（選配）

● 監控接地棒接地位置定位（選配）

● 監控線路帶電指示定位（選配）

● 監控配變實時數據（選配）

● 監控用戶端故障用戶分界開關（選配）

● 傳輸線路負荷電流（選配）

監測中心的系統能力以模擬的硬件部分分別以實現。我們將系統能力劃分為監測管理、數據分析、定值、歷史、事故、統計、日志管理、系統配置、事務聯絡等部分。

檢測管理

監測管理功能界面是本系統常駐界面，讓操作者通過該界了解線路運行情況，以檢測點為對象，查閱與其相關的狀態數據，歷史數據，管理信息及輔助信息。

線路圖可以根據輸入要求自動生成，并修改方便。

在界面上，每一組檢測器的對應位置，有一組三色能夠鼠標的圖標，當用鼠標點擊圖標，會顯示該檢測點的具體信息。

數據分析

數據分析功能，是一個用來對監測數據進行處理的工具，該功能為操作人員瀏覽和處理數據提供了一整套便利，簡潔，直觀的手段。

進入該功能界面后，所有數據以時間為序自先向后排列。操作人員可以通過輸入“語音告警”時間的方法直接訪問對應時刻的數據。

操作人員也可以根據故障類型，故障內容等進行查詢。

可以生成各種表格，進行打印，存儲。

歷史事件查詢

事件查詢可顯示所有當前和歷史事件，起始時間表示事件發生的時間。

打印功能

打印歷史數據，管理信息，設備信息等。

系統參數

1． 使用環境條件：

● 海拔高度不超過4000米

● 周?chē)諝鉁囟龋?45°C --  +75°C：

● 風速不大于34M/S（相當于風壓700PA）：

● 安裝場所：無易燃，爆炸危險，地震強度不超過8度。

2． 技術參數

使用電壓等級：6KV-500KV

使用額定頻率：50HZ

適用負荷電流：0-600A

適用導線：25-400平方毫米

3.太陽能供電參數

（1） 配置太陽能電池板為蓄電池充電

（2） 太陽能電池標稱功率10W

（3） 太陽能電池工作電壓6V

（4） 蓄電池使用壽命3年

（5） 陰雨天氣下可以連續工作時間；》20天

（6） 靜態功耗：不大于0.02W

準確率及使用壽命

短路故障準確率：100%

接地故障準確率：80%

太陽能電池:20年

抗老化時間：10年

定貨須知

1． 提供安裝線路圖和終端安裝指定位置

2． 提供線路參數

3． 提供手機GSM卡
